Nel settore dell’impiantistica elettrica, ogni dettaglio ha un significato preciso e non esistono margini di errore. Tra gli aspetti più importanti, spesso sottovalutati, c’è l’identificazione dei colori dei cavi elettrici, fondamentale per garantire sicurezza, efficienza e soprattutto conformità normativa negli impianti civili e industriali.

Comprendere il significato dei colori dei cavi è essenziale per evitare rischi durante gli interventi di manutenzione. Per questo motivo, è indispensabile affidarsi sempre a professionisti qualificati, soprattutto quando si tratta di installazione, manutenzione o adeguamento degli impianti.

La normativa di riferimento

La classificazione dei colori dei cavi elettrici è regolata dalla norma CEI EN 60445 (CEI 16-2), che definisce i principi base per l’identificazione dei conduttori e dei morsetti, garantendo chiarezza e sicurezza nell’interfaccia uomo-macchina.

A questa si affianca la norma EN 50575, che impone l’obbligo di marcatura dei cavi elettrici. Ogni cavo deve riportare informazioni precise, tra cui il produttore, la sigla di designazione e la classe di reazione al fuoco, elementi fondamentali per la tracciabilità e la sicurezza.

Cos’è un cavo elettrico e com’è strutturato

Un cavo elettrico è un conduttore progettato per trasportare energia. Può essere composto da uno o più conduttori, generalmente in rame, rivestiti da materiali isolanti e protettivi.

La struttura di un cavo comprende diversi elementi fondamentali. L’isolante avvolge il conduttore e impedisce la dispersione della corrente, proteggendo le persone e garantendo le prestazioni termiche ed elettriche. La guaina, solitamente in PVC o materiali termoplastici, racchiude l’insieme dei conduttori. Il rivestimento protettivo, infine, conferisce al cavo resistenza meccanica e flessibilità.

Tipologie di cavi elettrici

I cavi si distinguono anche in base al numero di poli. Esistono cavi unipolari, bipolari, tripolari e quadripolari, ciascuno progettato per specifiche applicazioni all’interno degli impianti elettrici.

Impianti monofase e trifase: differenze principali

Negli impianti civili si utilizza prevalentemente il sistema monofase, caratterizzato da una tensione di circa 220 V e da due conduttori: fase e neutro. Gli impianti trifase, invece, sono tipici del settore industriale e funzionano con tre fasi (L1, L2, L3), con tensioni che raggiungono i 380 V, garantendo maggiore potenza ed efficienza.

Colori dei cavi elettrici: significato e funzione

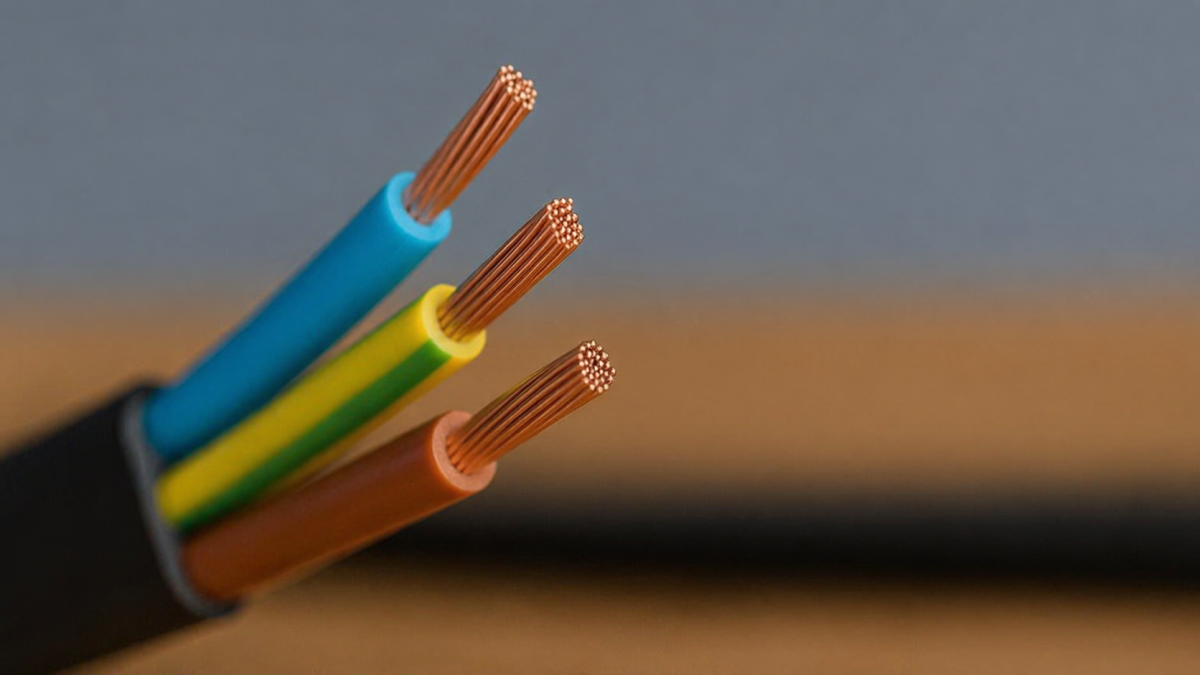

L’identificazione dei colori è un elemento chiave per la sicurezza degli impianti. Il cavo neutro è riconoscibile dal colore blu o azzurro e ha il compito di gestire il ritorno della corrente. Il cavo di fase, generalmente marrone, nero o grigio, è quello che trasporta la corrente ed è quindi il più critico dal punto di vista della sicurezza. Il cavo di terra, contraddistinto dal colore giallo/verde, ha la funzione di scaricare eventuali dispersioni, proteggendo persone e apparecchiature.

Perché è fondamentale rispettare i colori dei cavi

Un’errata identificazione dei cavi può causare malfunzionamenti, cortocircuiti e rischi gravi per la sicurezza. Per questo motivo, ogni impianto deve essere progettato e realizzato nel pieno rispetto delle normative vigenti, utilizzando materiali certificati e seguendo standard precisi.

Affidarsi a un’impresa specializzata significa garantire impianti sicuri, efficienti e conformi alle normative. Global Società Cooperativa opera nel settore dell’impiantistica con esperienza e competenza, offrendo soluzioni su misura per impianti civili e industriali in tutta la Sardegna.

Per informazioni, consulenze o interventi, è possibile contattare il nostro team: la sicurezza parte sempre da una corretta progettazione.
